ミガキの種類・規格

ミガキss丸鋼の規格　h9公差

ミガキss丸鋼#1

サイズ	定尺	サイズ	定尺
2	2m	11.11	4m
2.5	2m	11.3	4m
3	2m	12	4m
3.17	2m	13	4m
3.4	2m	14	4m
3.5	2m	14.28	4m
4	2m	14.55	4m
4.3	2m	15	4m
4.5	2m	15.87	4m
4.76	2m	16	4m
5	2m	17	4m
5.3	2m	17.3	4m
5.5	2m	18	4m
6	4m	18.3	4m
6.35	4m	19	4m
7	4m	19.05	4m
7.1	4m	20	4m
7.5	3m	20.3	4m
7.93	4m	21	4m
8	4m	22	4m
8.3	4m	22.22	4m
8.9	4m	23	4m
9	4m	24	4m
9.52	4m	25	3m/6mup
10	4m	25.4	6m
10.5	4m	26	6m
10.8	4m	27	6m
11	4m	28	3m/6m

ミガキss丸鋼#2

サイズ	定尺	サイズ	定尺
28.57	6m	53.97	6m
29	6m	55	6mup
30	3m/6mup	56	6m
31.75	6m	57.15	6m
32	6mup	58	6m
33	6mup	60	6mup
34	6mup	63.5	6m
34.92	6m	65	6mup
35	3m/6mup	70	6mup
36	6mup	75	6mup
38	6mup	76.2	6m
38.1	6m	80	6mup
40	3m/6mup	85	6mup
41.27	6m	90	6mup
42	6mup	95	6m
44	6mup	100	6m
44.45	6m	105	6m
45	6m	110	6m
46	6mup	115	6m
47.62	6m	120	6m
48	6mup	125	6m
50	3m/6mup	130	6m
50.8	6m	140	6m
52	6mup	150	6m

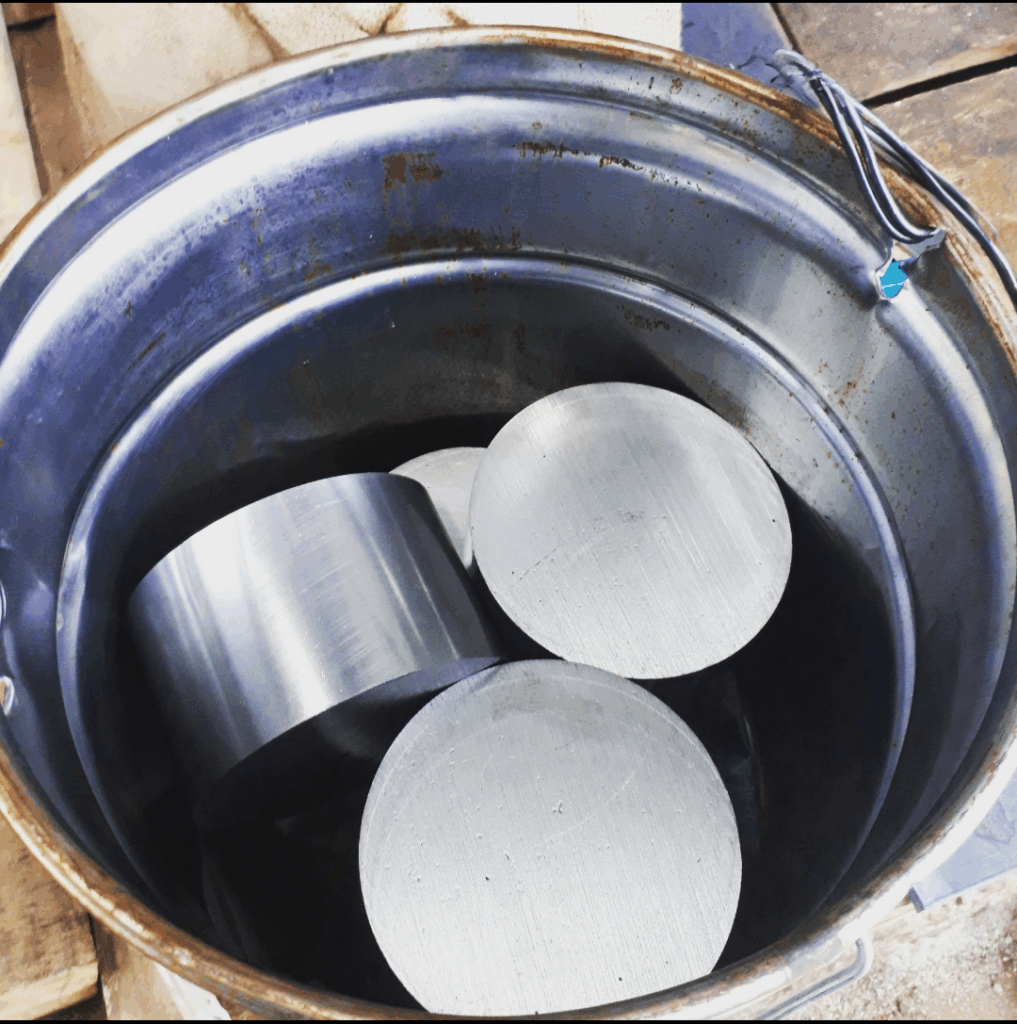

切断加工事例

ミガキ45c　丸鋼の規格

サイズ	定尺	サイズ	定尺
3	2m	33	6mup
4	2m	34	6mup
5	2m	35	3m･6mup
6	4m	36	6mup
7	4m	38	6mup
8	4m	40	3m･6mup
9	4m	42	6mup
10	4m	44	6mup
11	4m	45	6mup
12	4m	46	6mup
13	4m	48	6mup
14	4m	50	3m･6mup
15	4m	52	6mup
16	4m	55	6mup
17	4m	60	6mup
18	4m	65	6mup
19	4m	70	6mup
20	4m	75	6mup
21	4m	80	6mup
22	4m	85	6mup
23	4m	90	6mup
24	4m	95	6mup
25	3m･6mup	100	6mup
26	6mup	110	6mup
27	6mup	120	6mup
28	3m･6mup	130	6mup
30	3m･6mup	140	6mup
32	6mup	150	6mup

ミガキss平鋼の規格　h12公差

ミガキss平鋼(フラットバー)#1

サイズ	定尺	サイズ	定尺
3×9	3m	6×38	4m
3×13	3m	6×44	4m
3×16	3m	6×50	4m
3×19	3m	6×60	4m
3×22	3m	6×65	4m
3×25	3m	6×75	4m
3×32	4m	6×90	4m
3×38	4m	6×100	4m
3×50	4m	6×125	4m
4.5×9	3m	6×200	4m
4.5×13	3m	6×150	4m
4.5×16	3m	6×200	4m
4.5×19	3m	6×300	4m
4.5×22	3m	6×400	4m
4.5×25	3m	9×12
4.5×32	4m	9×13	4m
4.5×38	4m	9×16	4m
4.5×50	4m	9×19	4m
5×13	3m	9×22	4m
5×16	3m	9×25	4m
5×19	3m	9×32	4m
6×9	3m	9×38	4m
6×13	3m	9×44	4m
6×16	3m	9×50	4m
6×19	3m
6×22	3m
6×25	3m/4m
6×32	4m

ミガキss平鋼(フラットバー)#2

サイズ	定尺	サイズ	定尺
9×65	4m	12×44	4m
9×75	4m	12×50	4m
9×90	4m	12×60	4m
9×100	4m	12×65	4m
9×125	4m	12×75	4m
9×150	4m	12×90	4m
9×200	4m	12×100	4m
9×250	4m	12×125	4m
9×300		12×150	4m
9×350		12×200	4m
9×400		12×250	4m
10×25		12×300
10×30	4m	12×350
10×32		12×400
10×38		16×19	4m
10×40	4m	16×22	4m
10×50	4m	16×25	4m
10×60		16×32	4m
10×65		16×38	4m
10×75		16×44	4m
10×90		16×50	4m
10×100		16×60	4m
12×16	4m	16×65	4m
12×19	4m	16×75	4m
12×22	4m	16×90	4m
12×25	4m	16×100	4m
12×32	4m	16×125	4m
12×38	4m	16×150	4m

ミガキss平鋼(フラットバー)#3

サイズ	定尺	サイズ	定尺
16×200	4ｍ	22×75	4ｍ
16×250	4ｍ	22×90	4ｍ
16×300		22×100	4ｍ
16×350		22×125
16×400		22×150
19×22	4ｍ	22×200
19×25	4ｍ	25×32	4ｍ
19×32	4ｍ	25×38	4ｍ
19×38	4ｍ	25×50	4ｍ
19×44	4ｍ	25×60	4ｍ
19×50	4ｍ	25×65	4ｍ
19×60	4ｍ	25×75	4ｍ
19×65	4ｍ	25×90	4ｍ
19×75	4ｍ	25×100	4ｍ
19×90	4ｍ	25×125	4ｍ
19×100	4ｍ	25×150	4ｍ
19×125	4ｍ	25×200	4ｍ
19×150	4ｍ	25×250	4ｍ
19×200	4ｍ	25×300
19×250	4ｍ	25×350
19×300		25×400
19×350		30×50	4ｍ
19×400		30×65	4ｍ
22×25	4ｍ	30×75	4ｍ
22×32	4ｍ	30×100	4ｍ
22×38	4ｍ	30×125
22×50	4ｍ	30×150
22×65	4ｍ	30×200

ミガキss平鋼(フラットバー)#4

サイズ	定尺	サイズ	定尺
32×50	4ｍ	38×65	4ｍ
32×65	4ｍ	38× 75	4ｍ
32×75	4ｍ	38×100	4ｍ
32×100	4ｍ	38×125
32×125		38×150
32×150		38×200
32×200		50×65	4ｍ
32×300		50×75	4ｍ
38×50	4ｍ	50×100	4ｍ

ミガキss角鋼の規格　h11公差

ミガキss角鋼

サイズ	定尺	サイズ	定尺
3	2ｍ	30	４ｍ
3.17	2ｍ	32	４ｍ
4	2ｍ	35	４ｍ
5	2ｍ	36	４ｍ
6	3.5ｍ	38	４ｍ
6.35	3.5ｍ	40	４ｍ
7	3.5ｍ	42	４ｍ
8	3.5ｍ	44	４ｍ
9	3.5ｍ	45	４ｍ
9.52	3.5ｍ	50	４ｍ
10	3.5ｍ	55	４ｍ
11	3.5ｍ	60	４ｍ
12	3.5ｍ	65	４ｍ
12.7	4ｍ	70	４ｍ
13	4ｍ	75	４ｍ
14	4ｍ	80	４ｍ
15	4ｍ	85	４ｍ
16	4ｍ	90	４ｍ
17	4ｍ	100	４ｍ
18	4ｍ	110	４ｍ
19	4ｍ	120	４ｍ
20	4ｍ
22	4ｍ
24	4ｍ
25	4ｍ
28	4ｍ

ミガキss六角鋼の規格　h12公差

ミガキss六角鋼

サイズ	定尺	サイズ	定尺
4	2m	36	3～3.9m
5	2m	38
5.5	2m	41
6	2m	46
7	3m	50
8	3m	54
9	3m	55
10	3m	58
11	3m	60
12	3.2m	63
12.7	3m	65
13	3m	67
14	3m	70
17	3m	71
19	3m	75
21	3m	77
22	3m	80
23	3m	85
24	3m	90
26	3m	95
27	3m	100
29	3m	105
30	3.5m	110
32	3～3.9m	115
35

研磨ロッド

研磨ロッドSK4F

サイズ
4	14
5	15
6	16
7	18
8	20
9	22
10	25
12	30
13

みがき棒鋼　外径公差と等級　

みがき棒鋼　寸法許容差　単位mm

許容差の等級		7級(h7)	8級(h8)	9級(h9)	10級(h10)	11級(h11)	12級(h12)	13級(h13)
径･辺･対辺距離･厚さ･幅	3を超え6以下	0 -0.012	0 -0.018	0 -0.030	0 -0.048	0 -0.75	0 -0.12	0 -0.18
	6を超え10以下	0 -0.015	0 -0.022	0 -0.036	0 -0.058	0 -0.90	0 -0.15	0 -0.22
	10を超え18以下	0 -0.018	0 -0.027	0 -0.043	0 -0.070	0 -0.11	0 -0.18	0 -0.27
	18を超え30以下	0 -0.021	0 -0.33	0 -0.052	0 -0.084	0 -0.13	0 -0.21	0 -0.33
	30を超え50以下	0 -0.025	0 -0.039	0 -0.062	0 -0.100	0 -0.16	0 -0.25	0 -0.39
	50を超え80以下	0 -0.030	0 -0.046	0 -0.074	0 -0.12	0 -0.19	0 -0.30	0 -0.46
	80を超え120以下	0 -0.035	0 -0.054	0 -0.087	0 -0.14	0 -0.22	0 -0.35	0 -0.54
